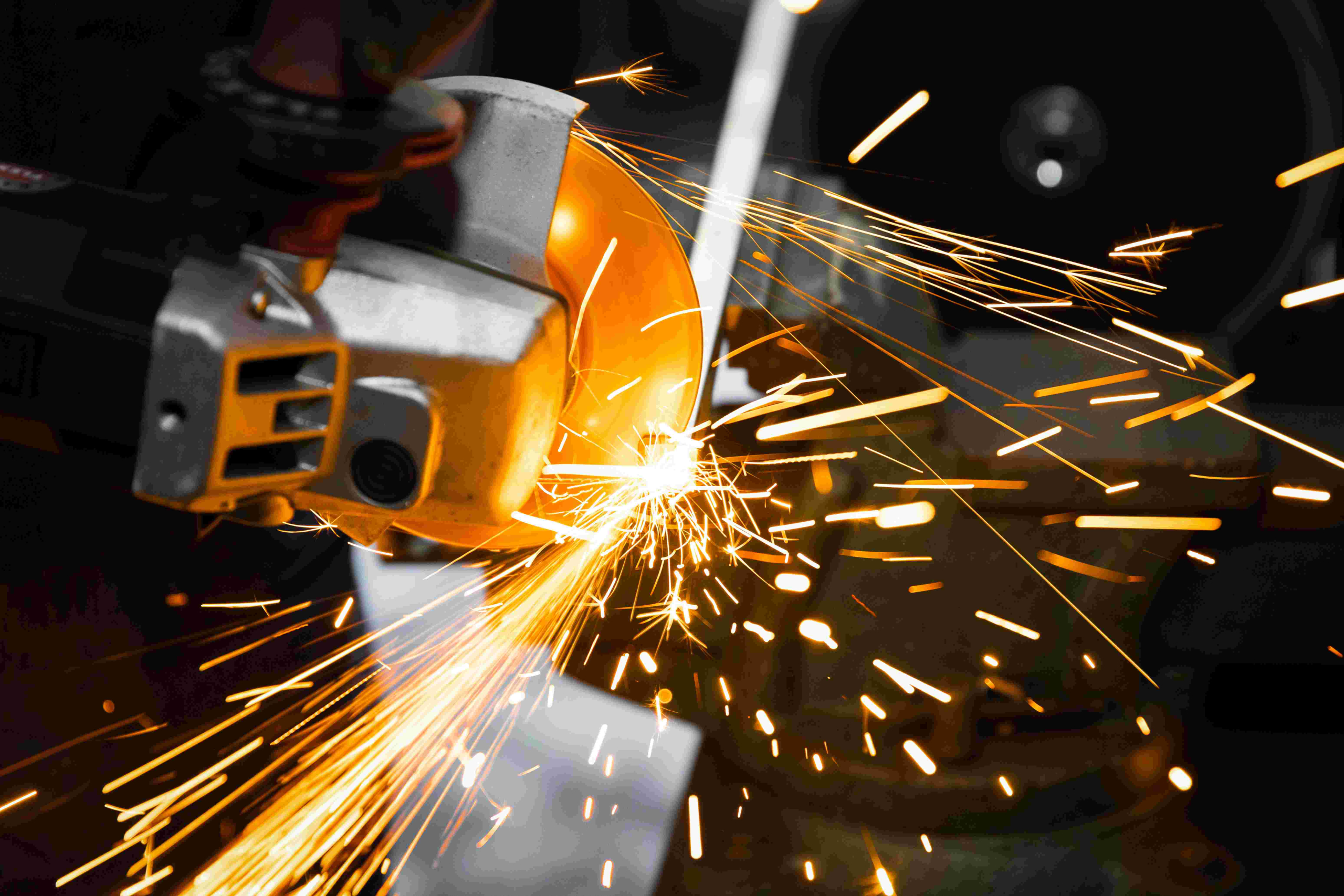

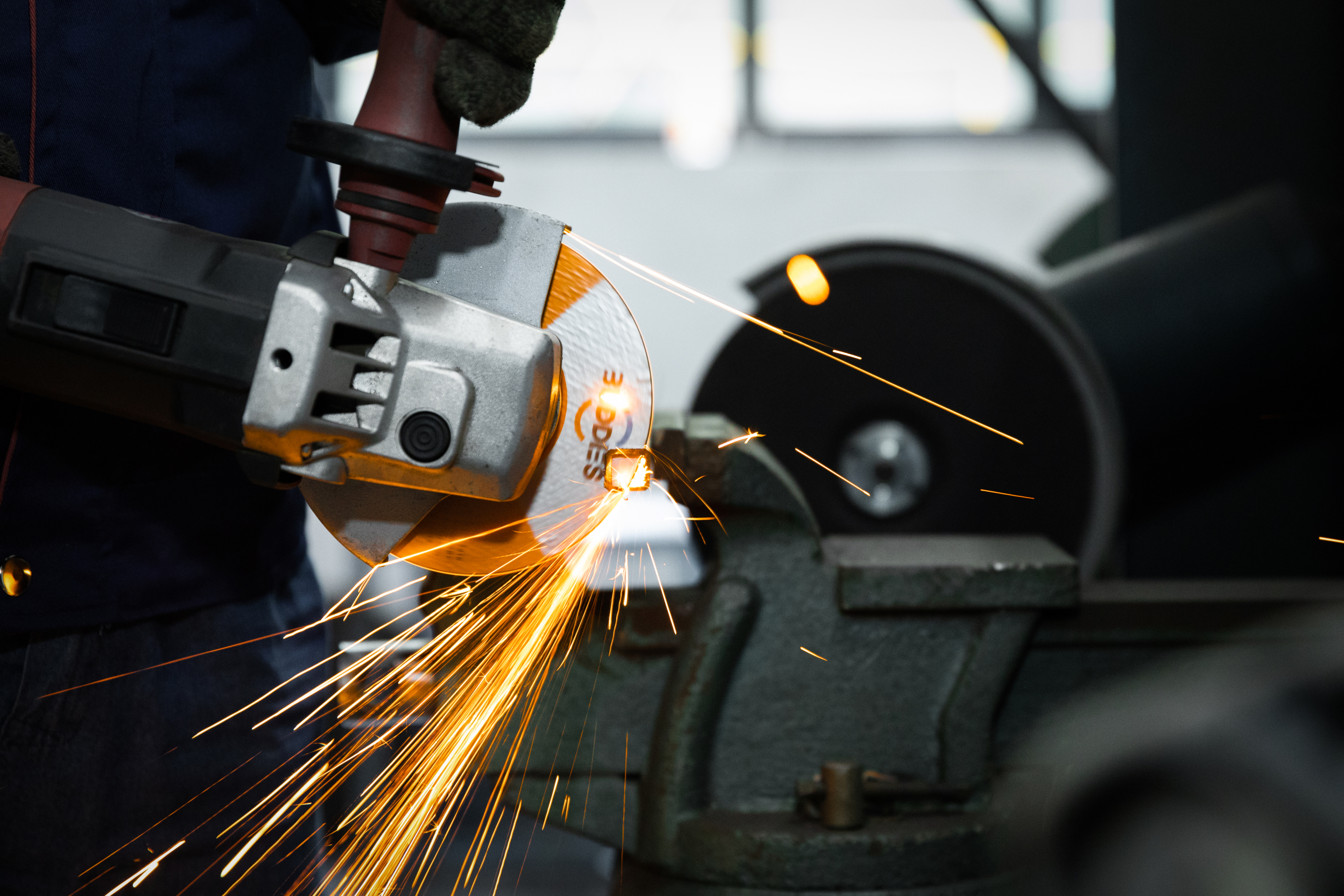

Pour les professionnels comme pour les bricoleurs, la meuleuse d’angle est un outil indispensable. Pourtant, son efficacité et, surtout, votre sécurité dépendent entièrement du montage correct et de la bonne compréhension du disque à tronçonner ou à meuler. La méthode d’installation, les différences observées sur la bague de l’alésage central et l’importance du diamètre de l’alésage sont des questions fondamentales. Examinons les détails techniques afin de travailler efficacement et en toute sécurité.

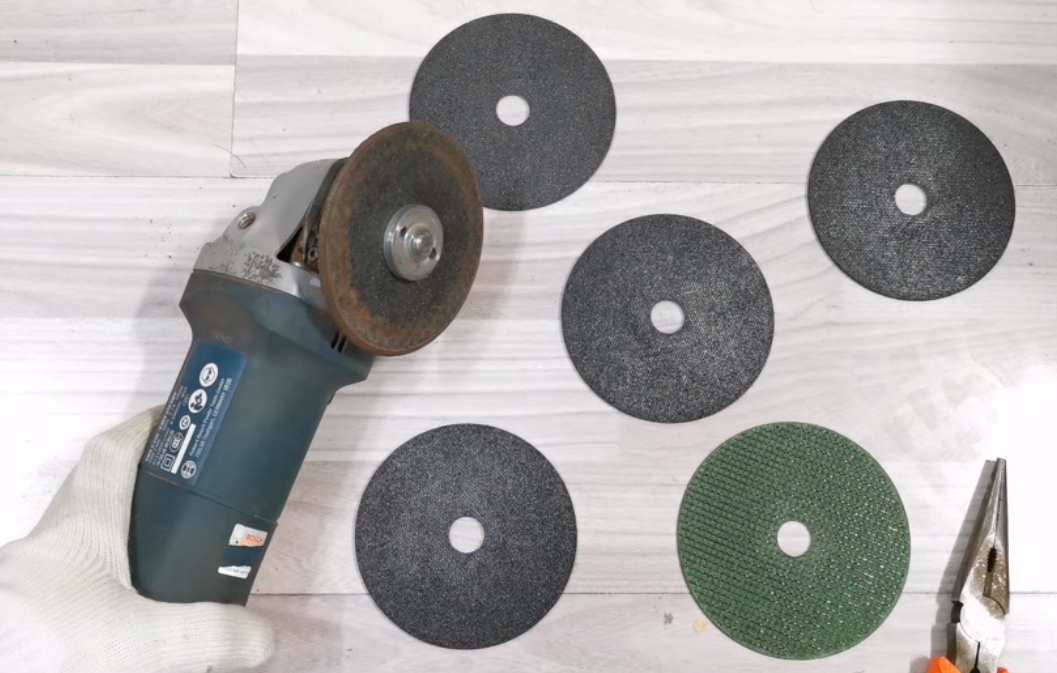

Maîtriser le montage – comment installer correctement un disque à tronçonner sur une meuleuse d’angle

Le montage d’un disque paraît simple, mais les erreurs commises à cette étape sont l’une des principales causes de ruptures graves. Suivez attentivement les étapes ci-dessous.

1. Couper l’alimentation et débrancher :Cette règle est impérative. Ne tentez jamais de remplacer un disque lorsque la meuleuse est reliée à une source d’alimentation. Un démarrage accidentel peut provoquer de graves blessures. Vérifiez que l’outil est complètement arrêté et débranché.
2. Enfoncer le blocage d’arbre : Repérez le bouton de blocage d’arbre, généralement placé près de l’écrou de serrage. Appuyez fermement dessus et maintenez-le. Il empêche l’arbre de tourner pendant le desserrage de l’écrou. Ne vous contentez pas de tenir le disque pour immobiliser l’arbre.
3. Retirer le flasque extérieur (écrou de serrage) :Avec la clé de dimension correcte, normalement fournie avec la meuleuse, tournez l’écrou dans le sens inverse des aiguilles d’une montre pour un filetage standard. Exercez une pression ferme tout en maintenant le blocage d’arbre. Certains écrous comportent deux trous pour une clé à ergots, d’autres des méplats pour une clé plate. Utilisez l’outil approprié afin d’éviter tout dommage.
4. Retirer l’ancien disque :Retirez prudemment l’ancien disque. Examinez le flasque intérieur, c’est-à-dire la rondelle située directement contre le corps de la meuleuse, afin de détecter toute usure, détérioration ou présence de débris. Nettoyez-le si nécessaire.

5. Préparer le disque neuf : Inspectez soigneusement le disque neuf avant de le monter. Recherchez les fissures, éclats ou autres signes d’endommagement et n’utilisez jamais un disque détérioré. Vérifiez la vitesse maximale d’utilisation en tr/min indiquée sur l’étiquette : elle DOIT être égale ou supérieure à la vitesse de la meuleuse. Un disque sous-dimensionné en vitesse est extrêmement dangereux. Vérifiez également le type de disque, tronçonnage ou meulage, et la compatibilité de l’alésage avec l’arbre de la machine ; la dimension courante est de 22,23 mm / 7/8 pouce pour la plupart des meuleuses d’angle.
6. Monter le disque neuf :Placez le disque sur l’arbre et vérifiez qu’il repose à plat contre le flasque intérieur. Ce dernier est essentiel : il constitue une surface d’appui rigide et plane, répartit uniformément l’effort de serrage et empêche la déformation du disque. Surtout, orientez le côté portant l’étiquette vers l’extérieur. Sur la plupart des disques, les caractéristiques, avertissements ou marquages de marque figurent sur une face ; celle-ci doit être tournée à l’opposé du corps de l’outil. Un montage à l’envers peut compromettre les performances et la sécurité.
7. Remettre le flasque extérieur : Faites glisser le flasque extérieur, ou écrou de serrage, sur l’arbre et vissez-le à la main dans le sens des aiguilles d’une montre. Vérifiez qu’il repose à plat contre le disque. Le flasque extérieur comporte souvent une partie centrale surélevée qui s’insère dans l’alésage du disque.
8. Serrer le flasque extérieur :Tout en maintenant fermement le blocage d’arbre, serrez le flasque extérieur dans le sens des aiguilles d’une montre avec la clé. Appliquez une force ferme et régulière sans serrer excessivement. Une force trop élevée peut fissurer ou déformer le disque et endommager les flasques. Le serrage doit seulement empêcher tout glissement sous charge ; en général, un bon serrage à la main suivi d’un quart à un demi-tour modéré avec la clé suffit. Consultez le manuel de la meuleuse en cas de doute et n’utilisez pas de clé à chocs.

9. Contrôles finaux :Vérifiez visuellement que le disque est centré et qu’aucun voile n’est apparent. Éloignez votre visage et votre corps du plan du disque. Faites fonctionner brièvement la meuleuse à vide, dans une direction sûre, pendant quelques secondes, après avoir suivi les consignes relatives au carter. Écoutez les bruits anormaux et observez les vibrations excessives. Si quelque chose semble incorrect, arrêtez immédiatement l’outil, coupez l’alimentation, débranchez-le et contrôlez de nouveau le montage.

La sécurité avant tout :

• Utilisez toujours le carter adapté au diamètre du disque et à l’opération, tronçonnage ou meulage. Placez-le entre vous et la trajectoire des débris et des étincelles.
• Portez des lunettes de sécurité résistantes aux impacts conformes ANSI Z87.1+ ou un écran facial, ainsi qu’une protection auditive, des gants et des vêtements de travail robustes.
• Assurez-vous que la pièce est solidement bridée.
• Ne forcez jamais l’outil ; laissez le disque tronçonner ou meuler à son propre rythme.
• N’utilisez jamais un disque à tronçonner pour meuler, ni l’inverse. Leur construction est très différente.

Comprendre les bagues d’alésage central – pourquoi peuvent-elles présenter des différences ?

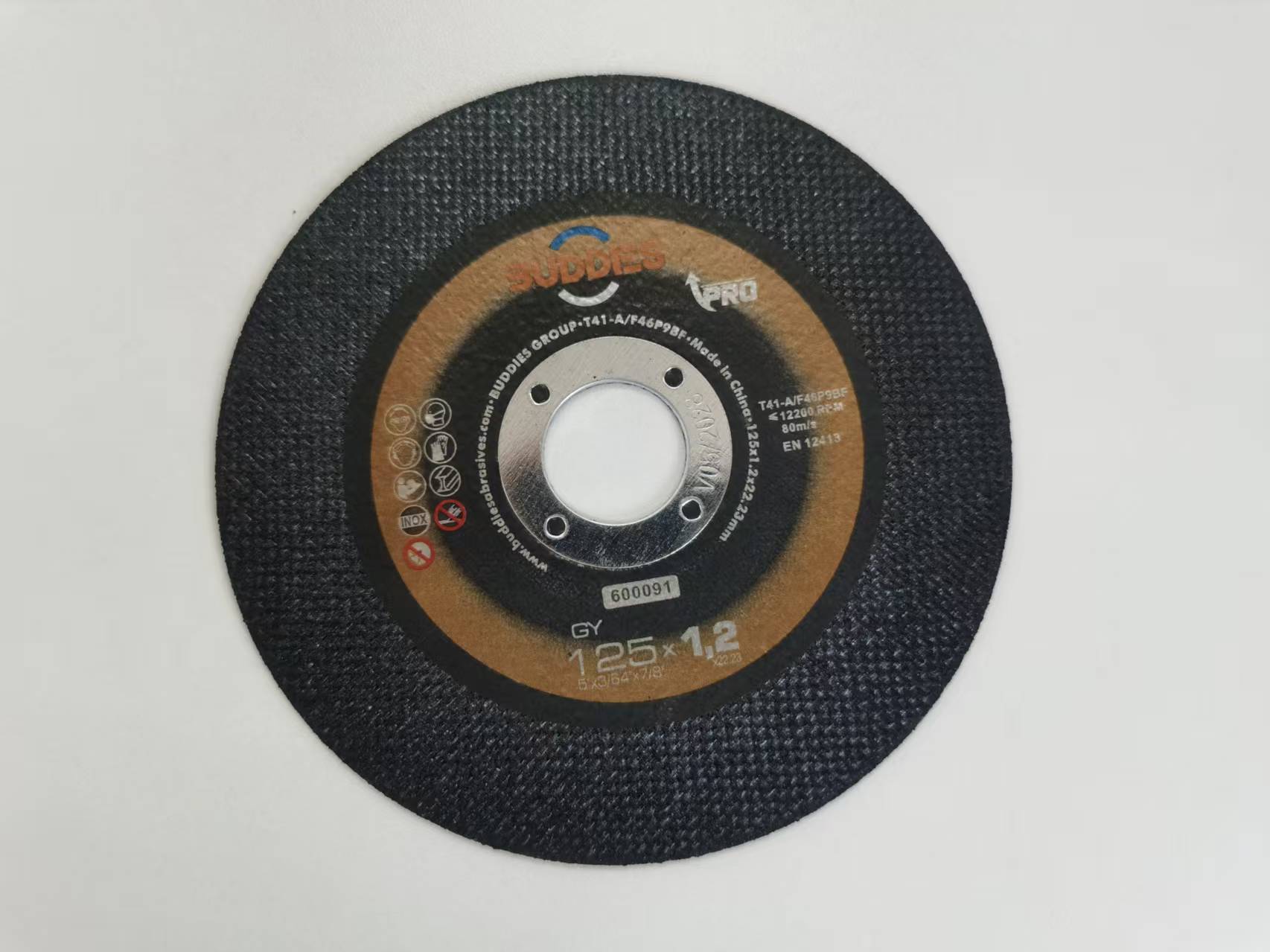

La bague autour de l’alésage central, souvent constituée d’une zone renforcée en fibre de verre ou en résine, est essentielle à la résistance structurelle et à la répartition des efforts. De légères différences entre les faces « supérieure » et « inférieure » sont fréquentes et ne constituent généralement pas un défaut. Voici pourquoi.

1. Procédé de fabrication (moulage et pressage): Les disques à tronçonner sont généralement fabriqués en comprimant, à chaud et sous forte pression dans un moule, des couches de grains abrasifs, de charges et de liants tels que la résine, entre des treillis de renfort en fibre de verre. L’orientation des treillis et l’écoulement de la résine pendant le pressage peuvent naturellement produire de légères différences de consolidation autour de l’alésage sur chaque face. Ce phénomène est inhérent au procédé et n’affaiblit pas le disque lorsqu’il reste dans les tolérances.
2. Positionnement du treillis de renfort: Les couches de fibre de verre forment l’ossature du disque. De petits décalages peuvent se produire lors de l’empilage avant pressage. Le treillis peut donc se trouver légèrement plus près d’une face que de l’autre autour de l’alésage, ce qui influence l’aspect et la texture de la bague.
3. Finition de surface: Après le pressage et la polymérisation, les disques subissent souvent des opérations de finition, par exemple l’équilibrage et l’étiquetage. Les manipulations ou de légères différences de position pendant l’étiquetage peuvent entraîner de petites abrasions esthétiques ou une apparence différente de l’écoulement de résine entre les deux faces. Ces différences restent généralement superficielles.
4. Écoulement du matériau et polymérisation: Le mélange de résine visqueuse s’écoule sous pression pendant le moulage. Des variations autour du mandrin central qui forme l’alésage peuvent créer une texture ou une concentration de résine légèrement différente sur les deux faces de la bague. De faibles gradients de température pendant la polymérisation peuvent également modifier localement l’aspect de surface.
5. Tolérances admises: Les normes internationales, notamment ISO 603 pour les abrasifs agglomérés, reconnaissent que de faibles variations sont inhérentes à la fabrication. Les spécifications autorisent généralement de petites tolérances dimensionnelles et des différences esthétiques autour de l’alésage dès lors que la fonction essentielle — assurer une surface de montage solide et stable — est préservée. La bague empêche principalement les flasques d’écraser le matériau abrasif et répartit les contraintes de rotation.

Quand une différence devient-elle problématique ?

• Dommages physiques: Fissures, éclats ou effritement important autour de la bague d’alésage.
• Déformation importante: Voilage ou cintrage visible de la bague elle-même.
• Asymétrie excessive entraînant un voile: Si la différence empêche le disque de reposer à plat contre le flasque intérieur et provoque un voile visible malgré un montage correct, son utilisation est dangereuse.
• Matière détachée: Effilochage excessif des fibres de verre ou écaillage important de la résine autour de l’alésage.

De petites différences visuelles ou tactiles entre les deux faces de la bague, en l’absence de dommages physiques ou d’altération fonctionnelle, sont généralement acceptables et reflètent les réalités de fabrication. Les performances et la sécurité dépendent davantage de l’intégrité du liant et du renfort dans l’ensemble de la structure.

Le diamètre de l’alésage est-il vraiment important ? Absolument.

Le diamètre de l’alésage central n’est pas une simple indication : c’est une caractéristique de sécurité essentielle. L’utilisation d’un disque avec un alésage incorrect est dangereuse et peut provoquer sa rupture.

1. Compatibilité fondamentale : L’alésage du disque doit correspondre au diamètre de l’arbre de la meuleuse d’angle. Les dimensions standard courantes sont :

• 22,23 mm (7/8 pouce) : norme largement dominante pour la plupart des meuleuses professionnelles et de bricolage, notamment Bosch, Makita, DeWalt, Milwaukee et Metabo.
• M14 : moins courant, présent sur certains anciens modèles ou sur des machines destinées à des marchés particuliers.
• 16 mm / 20 mm / 25,4 mm (1 pouce) : employés sur certaines grandes meuleuses industrielles ou certains outils spécialisés.

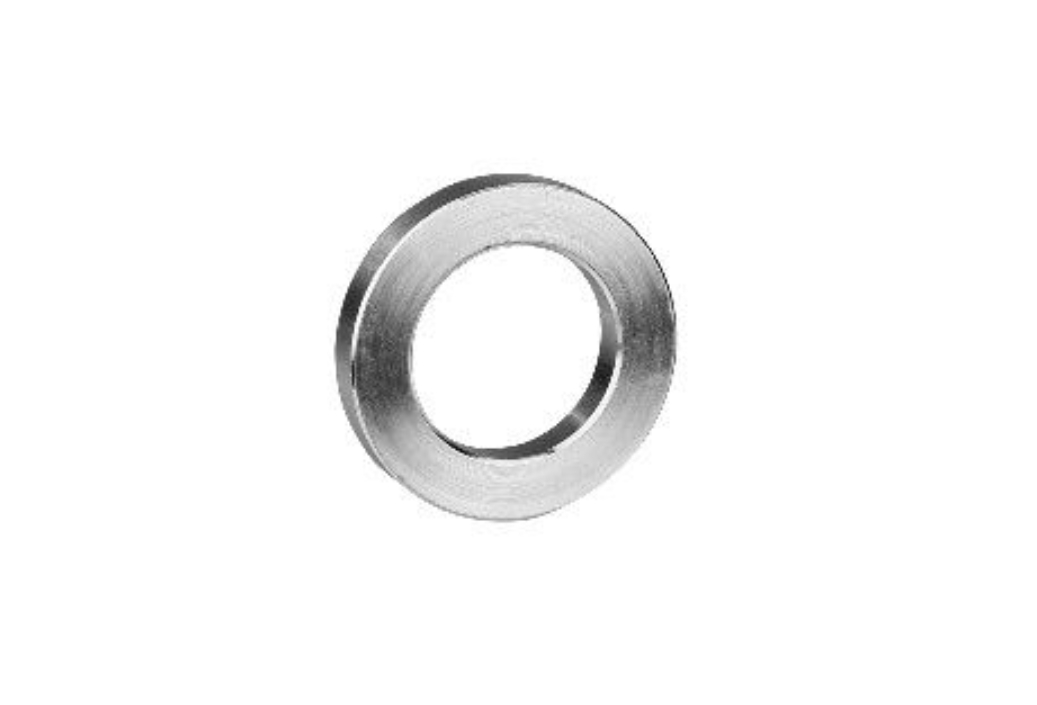

• Bagues de réduction : certains disques sont fournis avec une bague amovible en plastique ou en métal, par exemple un disque de 25,4 mm avec une bague de 22,23 mm. Vérifiez que la bague est solidement montée et que le diamètre effectif correspond à l’arbre.

2. Conséquences d’un alésage trop grand :

• Rotation excentrée et fortes vibrations : le disque n’est pas centré sur l’arbre. Même un écart d’une fraction de millimètre produit un voile important aux régimes élevés, immédiatement perceptible et inconfortable.
• Contraintes accrues et risque de rupture : la rotation excentrée crée de très fortes forces centrifuges déséquilibrées et des contraintes de flexion dans le disque. Elles peuvent dépasser ses limites structurelles et provoquer une désintégration catastrophique.
• Mauvaises performances de tronçonnage ou de meulage : les vibrations diminuent le contrôle, la précision et l’efficacité, et peuvent créer des creux ou des résultats irréguliers.
• Endommagement de l’outil : avec le temps, les vibrations excessives détériorent les roulements et les engrenages de la meuleuse.
• Glissement : le disque peut glisser sur l’arbre sous charge, surtout si la force de serrage n’est pas parfaitement centrée, ce qui augmente encore le risque de rupture ou de perte de contrôle.

3. Conséquences d’un alésage trop petit :

• Impossibilité de montage : le disque ne peut tout simplement pas être placé sur l’arbre.
• Forçage du disque : tenter d’enfoncer un disque trop petit sur l’arbre peut immédiatement fissurer ou ébrécher la bague centrale et compromettre son intégrité avant même le démarrage. N’agrandissez jamais l’alésage vous-même par perçage, meulage ou limage. Cela détruit le renfort, crée des concentrations de contraintes et garantit la rupture.

Tolérance minimale: Des tolérances de fabrication existent, généralement de l’ordre de +0,1 mm / -0,0 mm pour l’alésage selon des normes telles qu’ISO 603, mais le disque doit s’ajuster étroitement sur l’arbre sans jeu. Il n’existe pas de compatibilité « approximative » sûre : l’ajustement doit être précis.

Les adaptateurs improvisés ne sont PAS une solution: N’utilisez jamais de rondelles, cales ou réducteurs improvisés pour adapter un disque à un arbre de diamètre différent. Ils compromettent le contact plan essentiel entre le disque et les flasques intérieur et extérieur, créent des points de pression irréguliers et augmentent fortement le risque de rupture. Utilisez uniquement des bagues prévues à cet effet, fournies par l’usine et intégrées au disque.

Diagnostic des problèmes courants de montage et de fonctionnement

Considérations avancées : couple de serrage et stockage

• Couple de serrage: Les fabricants indiquent rarement une valeur exacte pour l’écrou d’une meuleuse, mais le principe « ferme sans excès » est essentiel. Le serrage excessif provoque souvent des fissures dans la bague centrale. Si le manuel précise un couple, utilisez une clé dynamométrique. Sinon, un serrage à la main suivi d’une fraction modérée de tour avec la clé suffit.
• Stockage: Stockez les disques à plat dans un endroit sec, à température stable, à l’abri du soleil direct et de l’humidité. Évitez de placer un poids important dessus. L’humidité peut dégrader les liants résinoïdes et les contraintes mécaniques peuvent voiler les disques ou endommager leur bague.

Conclusion : la connaissance garantit la sécurité

Le montage correct du disque à tronçonner ou à meuler, la compréhension des petites différences possibles sur la bague d’alésage et le respect strict du diamètre spécifié ne sont pas de simples détails techniques : ils constituent la base d’une utilisation sûre et efficace de la meuleuse d’angle. En suivant précisément les étapes de montage, en reconnaissant les tolérances de fabrication acceptables et en ne transigeant jamais sur le diamètre de l’alésage, vous réduisez considérablement le risque de rupture dangereuse. Privilégiez toujours des disques de qualité provenant de fabricants réputés, inspectez-les avant chaque utilisation et éliminez tout disque endommagé ou qui ne s’ajuste pas parfaitement. Votre sécurité et la qualité du travail dépendent de ces pratiques fondamentales. Consultez le manuel de la meuleuse et les spécifications du fabricant du disque pour obtenir les informations les plus précises concernant votre équipement. Travaillez intelligemment et en toute sécurité.
