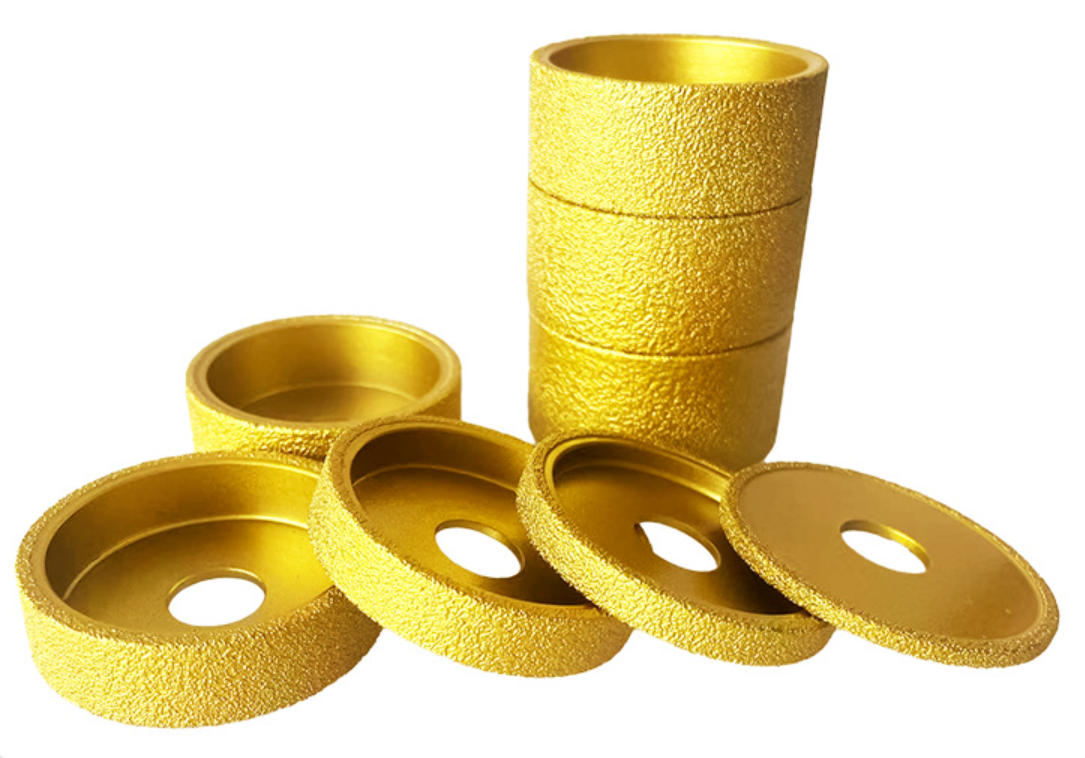

Dans le vaste univers de la fabrication industrielle, peu d’outils sont aussi essentiels et pourtant aussi discrets que la meule diamant. En termes simples, une meule diamant est un outil superabrasif composé de grains de diamant liés par une matrice métallique, résinoïde, céramique ou métallique électrodéposée, formant une structure circulaire rigide avec un alésage central. Malgré son apparence simple, son architecture interne est une véritable prouesse d’ingénierie, généralement constituée de trois éléments indissociables : la couche abrasive diamantée, la couche de transition et le corps. Chaque couche remplit une fonction distincte mais complémentaire, permettant à la meule d’effectuer des opérations de rectification à haut rendement avec une précision remarquable.

Anatomie d’une meule diamant : trois éléments au service de la performance

Sa structure peut être comparée à une équipe de précision dans laquelle chaque élément remplit un rôle défini :

La couche abrasive : le tranchant actif

Cette couche extérieure est en première ligne. Elle contient les abrasifs diamantés, le liant et les charges. Les grains de diamant, matériau naturel le plus dur, constituent la force de coupe principale et usinent facilement les matériaux durs et fragiles. Le liant agit comme un adhésif puissant : il maintient fermement les diamants en place tout en assurant l’intégrité structurelle et la stabilité de forme. Les charges sont ajoutées pour améliorer certaines performances, notamment la résistance à l’usure ou la réduction des efforts de rectification.

La couche de transition : l’élément discret mais essentiel

Placée entre la couche abrasive et le corps, cette couche constitue un pont critique. Composée d’un mélange de liant et de charges, elle ne participe pas directement à la rectification, mais elle est essentielle à la sécurité et à la durabilité. Elle renforce fortement l’adhérence entre la couche abrasive et le corps et empêche la couronne abrasive de se détacher sous l’effet des vitesses de rotation élevées et des efforts importants. Elle agit comme un verrou de sécurité garantissant la stabilité de l’ensemble.

Le corps : une base solide

Généralement fabriqué en aluminium, en acier ou en matériau composite, le corps constitue l’ossature de la meule. Il supporte la couche abrasive et se monte solidement sur la broche de la rectifieuse au moyen d’une bride. Un corps de haute qualité et correctement équilibré réduit les vibrations et le bruit à grande vitesse, condition indispensable pour obtenir une excellente précision de rectification et un état de surface supérieur.

Pourquoi les meules diamant se distinguent-elles ? Des propriétés incomparables

Les meules diamant surpassent les meules abrasives conventionnelles grâce à plusieurs propriétés exceptionnelles :

Dureté exceptionnelle et capacité de coupe élevée : La dureté extrême du diamant permet de rectifier facilement des matériaux difficiles tels que le carbure de tungstène, les céramiques avancées et le verre optique, avec un gain de productivité important.

Résistance supérieure à l’usure : Les grains de diamant s’usent très lentement, ce qui garantit des performances constantes pendant une durée bien supérieure à celle des meules standard. Les changements de meule sont moins fréquents et le coût d’exploitation à long terme diminue.

Usinage de haute précision : La faible usure des grains de diamant permet à la meule de conserver sa géométrie et son profil de coupe. Cette stabilité est indispensable en fabrication de précision pour respecter les tolérances critiques des secteurs aéronautique et des semi-conducteurs.

Faible effort de rectification et excellente conductivité thermique : Ces meules exercent généralement moins d’effort sur la pièce, ce qui réduit le risque de déformation ou d’endommagement. De plus, l’excellente conductivité thermique du diamant favorise une dissipation rapide de la chaleur et limite les dommages thermiques tels que les brûlures ou les microfissures sur la surface finie.

Applications étendues : un outil essentiel dans de nombreux secteurs

Les propriétés uniques des meules diamant les rendent indispensables dans la fabrication moderne :

Aéronautique : Utilisées pour la rectification et la finition de précision de composants à haute résistance, tels que les aubes de turbine de moteurs d’avion, où l’extrême précision et l’intégrité de surface sont impératives pour la sécurité et les performances.

Fabrication d’outils et de matrices : Indispensables pour créer et entretenir des moules et matrices de haute précision en acier trempé, garantissant la qualité et l’efficacité des productions en série dans la plasturgie, l’emboutissage et la fonderie.

Semi-conducteurs et électronique : Essentielles à la production des wafers de silicium et d’autres composants. Selon un rapport de Precision Manufacturing Group, la rectification diamant constitue une étape clé de l’amincissement des wafers, permettant un contrôle précis de l’épaisseur et une réduction des dommages sous la surface, ce qui améliore directement le rendement des wafers.

Fabrication optique : Permet la rectification et le polissage ultra-précis du verre optique et des cristaux, afin d’obtenir des états de surface nanométriques requis pour les lentilles hautes performances et les composants laser.

Pierre et construction : Application traditionnelle et largement répandue, les meules diamant sont la solution privilégiée pour couper, façonner et polir efficacement la pierre naturelle et reconstituée, des plans de travail en granit aux éléments architecturaux.

En tant que fabricant majeur d’abrasifs haute performance, notamment de disques à tronçonner, meules, bandes abrasives et accessoires pour outils électroportatifs, nous exploitons les technologies avancées des outils diamantés afin de fournir à nos clients internationaux des solutions de rectification fiables et efficaces. Découvrez notre gamme et la manière dont elle peut renforcer vos capacités de fabrication.
